Концевая муфта от https://raychem.su/ — это важнейший элемент кабельной арматуры, обеспечивающий безопасное и надёжное подключение кабеля к электрическому оборудованию. Она защищает токопроводящие жилы от воздействия влаги, пыли, механических повреждений и электрических перегрузок, а также гарантирует качественную изоляцию в точке присоединения. Без правильно выбранной и грамотно смонтированной концевой муфты эксплуатация кабельных линий была бы невозможна, особенно в условиях повышенной нагрузки или сложных внешних факторов.

В современном электромонтаже концевая муфта используется как в бытовых, так и в промышленных сетях, обеспечивая долговечность и стабильность работы электрооборудования. От её качества напрямую зависит надёжность всей системы, поэтому выбор данного компонента должен основываться на технических характеристиках кабеля и условия, в которых он будет использоваться.
Назначение концевой муфты
Основная функция концевой муфты — это герметизация и изоляция места соединения кабельных жил при подключении к оборудованию. Она выполняет сразу несколько задач:
1. Электрическая изоляция
Защищает токопроводящие жилы от пробоя, короткого замыкания и переходного сопротивления, обеспечивая стабильное напряжение и безопасную работу сети.
2. Защита от внешних факторов
Муфта предотвращает попадание влаги, пыли, химических веществ, обеспечивает устойчивость к ультрафиолету, перепадам температур и механическим воздействиям.
3. Фиксация кабеля
Надёжно удерживает жилы в правильном положении и исключает их смещение при механической нагрузке.
4. Безопасность эксплуатации
Грамотно установленная муфта минимизирует риск аварий, перегрева, скачков напряжения, что особенно важно на производстве и объектах энергетики.
Таким образом, концевая муфта является ключевым элементом в обеспечении надёжной работы кабельных линий высокого, среднего и низкого напряжения.
Основные виды концевых муфт
Современный рынок предлагает несколько типов муфт, различающихся по конструкции, материалам и принципу монтажа. Выбор зависит от характеристик кабеля, условий эксплуатации и требований к безопасности.
1. Термоусаживаемые муфты
Наиболее распространённый вариант. При нагревании материал усаживается и плотно обхватывает кабель, обеспечивая высокую герметичность.
Преимущества:
- простота монтажа,
- высокая степень защиты от влаги,
- устойчивость к УФ-излучению,
- долговечность.
Используются в наружных и внутренних установках, в том числе в суровых климатических условиях.
2. Холодная усадка
Муфты из эластичных материалов, под действием натяжения устанавливаются на кабель. Никакого нагрева не требуется.
Плюсы:
- безопасный монтаж без использования горелок,
- высокая скорость установки,
- надёжность при низких температурах.
Подходят для объектов, где использование открытого огня недопустимо (склады ГСМ, газовые станции).
3. Заливные муфты
Конструкция заполняется специальным компаундом, который образует плотную монолитную изоляцию.
Преимущества:
- отличная влагозащита,
- устойчивость к химическим воздействиям,
- возможность применения в сырых помещениях и под землёй.
Используются в кабельных колодцах, траншеях, подвалах.
4. Эпоксидные муфты
Изготавливаются из прочного корпуса, внутрь которого заливается изоляционный состав.
Плюсы:
- высокая прочность,
- долговечность,
- устойчивость к агрессивным средам.
Обычно применяются на промышленных объектах.
Где используются концевые муфты
Применение муфт зависит от сферы и напряжения кабельной линии. Основные области:
- Электроэнергетика (подстанции, трансформаторные пункты);
- Строительство (жилые и коммерческие здания);
- Промышленные предприятия;
- Транспортные узлы (тоннели, метро, железные дороги);
- Связь и телеком — для слаботочных кабельных линий;
- Инфраструктурные объекты (освещение улиц, дорожные сети).
Муфта используется везде, где требуется надёжное подключение кабеля к электрооборудованию, распределительным пунктам, щитам или трансформаторам.

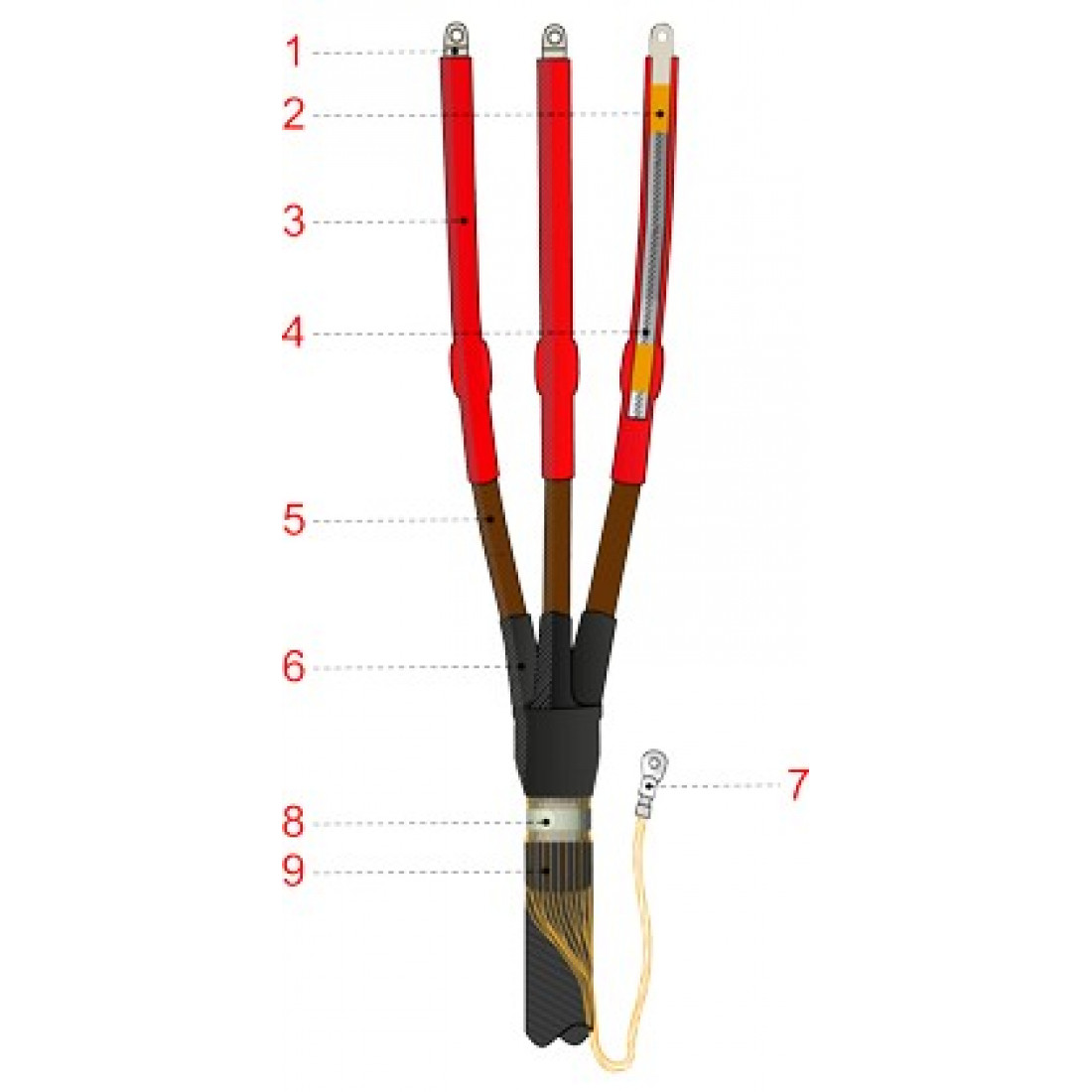

Конструкция концевой муфты
Типичная муфта состоит из нескольких слоёв, каждый из которых выполняет свою функцию.
- Внешняя оболочка — защищает от механических и климатических воздействий.
- Изоляционный слой — обеспечивает электрическую прочность и герметичность.
- Экранирующие элементы — стабилизируют электрическое поле в зоне соединения.
- Контактные элементы — обеспечивают качественное соединение жил.
- Термоусадочные или эластичные компоненты — фиксируют структуру.
В зависимости от вида муфты конструкция может быть модульной, монолитной или комбинированной.
Особенности установки
Монтаж муфты требует высокой квалификации, поскольку любые ошибки могут привести к пробою, перегреву или короткому замыканию.
Основные этапы монтажа:
- Подготовка кабеля: снятие изоляции, зачистка, выпрямление жил.
- Установка контактных наконечников: обжим или опрессовка.
- Формирование изоляционных слоёв: термоусадка, холодная усадка или заливка компаунда.
- Монтаж экрана и оболочки: восстановление экранирующих и защитных слоёв.
- Проверка качества монтажа: отсутствие зазоров, повреждений, неправильной усадки.
Важно соблюдать нормы ПУЭ, рекомендации производителя и требования техники безопасности.
Критерии выбора концевой муфты
При выборе необходимо учитывать:
- тип кабеля (бронированный, небронированный, с медными или алюминиевыми жилами);
- количество жил;
- напряжение (0,4 кВ, 6–10 кВ, 20–35 кВ);
- условия эксплуатации (улица, помещение, подземная укладка);
- температурные требования;
- степень защиты IP;
- климатические особенности региона.
Качественная муфта должна быть сертифицирована и соответствовать нормам ГОСТ и IEC.
Концевая муфта — важнейший элемент любой кабельной линии, обеспечивающий надёжность, безопасность и долговечность электрических систем. Правильный выбор конструкции, учитывающий технические параметры кабеля и условия эксплуатации, позволяет избежать аварийных ситуаций и обеспечить стабильную работу оборудования. Термоусадочные, холодные, заливные и эпоксидные муфты — каждый тип имеет свои преимущества, и грамотная установка обеспечивает муфте долгий срок службы.
