Расшифровка результатов ЭКГ у ребенка: нормы показателей и причины нарушений

Анализ кардиограммы

На сегодняшний день все эти показатели исследуют высокоточные электрокардиографы.

Синусовый ритм сердца

Это параметр, отражающий ритмичность сердечных сокращений, возникающих под влиянием синусового узла (в норме). Он показывает слаженность работы всех отделов сердца, последовательность процессов напряжения и расслабления сердечной мышцы.

Ритм очень легко определить по самым высоким зубцам R: если расстояние между ними одинаковое на протяжении всей записи или отклоняется не более чем на 10%, значит пациент не страдает аритмией.

ЧСС

Количество ударов в минуту можно определить не только считая пульс, но и по ЭКГ. Для этого необходимо знать скорость, с которой проводилась запись ЭКГ (обычно это 25, 50 или 100мм/с), а также расстояние между самыми высокими зубцами (от одной вершины к другой).

Умножая продолжительность записи одного мм на длину отрезка R-R, можно получить ЧСС. В норме его показатели колеблются от 60 до 80 ударов в минуту.

Источник возбуждения

Автономная нервная система сердца устроена таким образом, что процесс сокращения зависит от скопления нервных клеток в одной из зон сердца. В норме это синусовый узел, импульсы от которого расходятся по всей нервной системе сердца.

В некоторых случаях роль водителя ритма могут брать на себя другие узлы (предсердный, желудочковый, атриовентрикулярный). Определить это можно, исследуя зубец P — малозаметный, находящийся чуть выше изолинии.

Проводимость

Это критерий, показывающий процесс передачи импульса. В норме импульсы передаются последовательно от одного водителя ритма к другому, не меняя порядок.

Электрическая ось

Показатель, основанный на процессе возбуждения желудочков. Математический анализ зубцов Q, R, S в I и III отведениях позволяет рассчитать некий результирующий вектор их возбуждения. Это необходимо для установления функционирования ветвей пучка Гиса.

Полученный угол наклона оси сердца оценивается по величине: 50-70° норма, 70-90° отклонение вправо, 50-0° отклонение влево.

В тех случаях, когда наблюдается наклон более чем на 90° или более чем -30°, имеет место быть серьёзное нарушение в работе пучка Гиса.

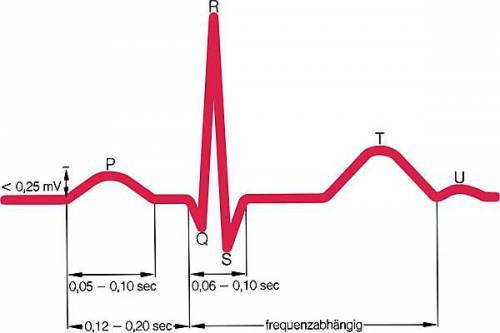

Зубцы, сегменты и интервалы

Зубцы – участки ЭКГ, лежащие выше изолинии, их значение таково:

  • P – отражает процессы сокращения и расслабления предсердий.
  • Q, S – отражают процессы возбуждения межжелудочковой перегородки.
  • R – процесс возбуждения желудочков.
  • T – процесс расслабления желудочков.

Интервалы – участки ЭКГ, лежащие на изолинии.

PQ – отражает время распространения импульса от предсердий до желудочков.

Сегменты – участки ЭКГ, включающие в себя интервал и зубец.

  • QRST – длительность сокращения желудочков.
  • ST – время полного возбуждения желудочков.
  • TP – время электрической диастолы сердца.

Как выглядит ЭКГ в норме и при патологии

Как должна выглядеть нормальная ЭКГ и комплексы зубцов, какие отклонения бывают чаще всего и о чем они свидетельствуют, описано в таблице.

Важно помнить!

  1. Одна маленькая клеточка (1 мм) на ЭКГ-пленке соответствует 0,02 секундам при записи 50 мм/сек и 0,04 секундам при записи 25 мм/сек (например 5 клеточек – 5 мм – одна большая клетка соответствует 1 секунде).
  2. Отведение AVR для оценки не используется. В норме оно является зеркальным отражением стандартных отведений.
  3. Первое отведение (I) дублирует AVL, а третье (III) дублирует AVF, поэтому на ЭКГ они выглядят почти идентично.
Параметры ЭКГПоказатели нормыКак расшифровать отклонения от нормы на кардиограмме, и о чем они свидетельствуют
Расстояние R–R–RВсе промежутки между зубцами R одинаковыеРазные промежутки могут говорить о мерцательной аритмии, , , сердечной блокаде
Частота сокращений сердцаВ диапазоне от 60 до 90 уд./минТахикардия – когда ЧСС больше 90/мин
Брадикардия – показатель менее 60/мин
Зубец Р (сокращение предсердий)Обращен вверх по типу дуги, высотой около 2 мм, предшествует каждому зубцу R. Может отсутствовать в III, V1 и AVLВысокий (более 3 мм), широкий (более 5 мм), в виде двух половинок (двугорбый) – утолщение миокарда предсердий
Вообще отсутствует в отведениях I, II, FVF, V2 – V6 – ритм исходит не из синусового узла
Несколько мелких зубцов в виде ˮпилыˮ между зубцами R – мерцание предсердий
Интервал Р–QГоризонтальная линия между зубцами Р и Q 0,1–0,2 секундыЕсли он удлинен (более 1 см при записи 50 мм/сек) – атриовентрикулярная
Укорочение (менее 3 мм) –
Комплекс QRSПродолжительность около 0,1 сек (5 мм), после каждого комплекса идет зубец Т и есть промежуток горизонтальной линииРасширение желудочкового комплекса говорит о гипертрофии миокарда желудочков, блокаде ножек пучка Гиса
Если между высокими комплексами, обращенными вверх, нет промежутков (идут непрерывно), это говорит о пароксизмальной тахикардии или фибрилляции желудочков
Имеет вид ˮфлажкаˮ – инфаркт миокарда
Зубец QОбращен вниз, глубиной менее ¼ R, может отсутствоватьГлубокий и широкий зубец Q в стандартных или грудных отведениях говорит об остром или перенесенном инфаркте миокарда
Зубец RСамый высокий, обращен вверх (около 10–15 мм), остроконечный, есть во всех отведенияхМожет иметь разную высоту в разных отведениях, но если он более 15–20 мм в отведениях I, AVL, V5, V6, это может говорить о . Зазубренный на вершине R в виде буквы М говорит о блокаде ножек пучка Гиса.
Зубец SЕсть во всех отведениях, обращен вниз, остроконечный, может иметь разную глубину: 2–5 мм в стандартных отведенияхВ норме в грудных отведениях его глубина может быть столько же миллиметров как и высота R, но не должна превышать 20 мм, а в отведениях V2–V4 глубина S такая же, как высота R. Глубокий или зазубренный S в III, AVF, V1, V2 – гипертрофия левого желудочка.
Сегмент S–TСоответствует горизонтальной линии между зубцами S и TОтклонение электрокардиографической линии вверх или вниз от горизонтальной плоскости более чем на 2 мм говорит об ишемической болезни, стенокардии или инфаркте миокарда
Зубец ТОбращен вверх в виде дуги высотой менее ½ R, в V1 может иметь такую же высоту, но не должен быть вышеВысокий, остроконечный, двугорбый Т в стандартных и грудных отведениях говорит об ишемической болезни и перегрузке сердца
Зубец Т, сливающийся с интервалом S–T и зубцом R в виде дугообразного ˮфлажкаˮ говорит об остром периоде инфаркта

Еще кое-что важное

Описанные в таблице характеристики ЭКГ в норме и при патологии – лишь упрощенный вариант расшифровки. Полноценную оценку результатов и правильное заключение может сделать лишь специалист (кардиолог), знающий расширенную схему и все тонкости метода. Особенно это актуально, когда нужно расшифровать ЭКГ у детей. Общие принципы и элементы кардиограммы такие же, как и у взрослых. Но для детей разных возрастов предусмотрены разные нормы. Поэтому профессиональную оценку в спорных и сомнительных случаях могут сделать лишь детские кардиологи.

Как проводится

ЭКГ не требует специальных подготовительных мероприятий. Тем не менее на диагностику ребенка следует провести в спокойном эмоциональном состоянии. Малышей первого года жизни лучше всего приносить после еды. Более старшим деткам нужно объяснить, как будет проходить исследование. Также необходимо продумать одежду детей, чтобы она легко снималась с области голеностопов, лучезапястных суставов, грудной клетки.

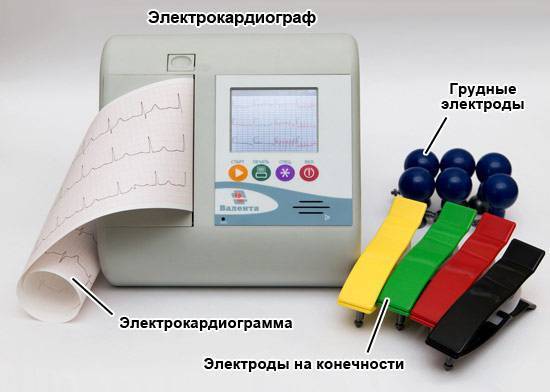

Аппараты, используемые для исследования детей, разнятся в зависимости от возраста маленького пациента

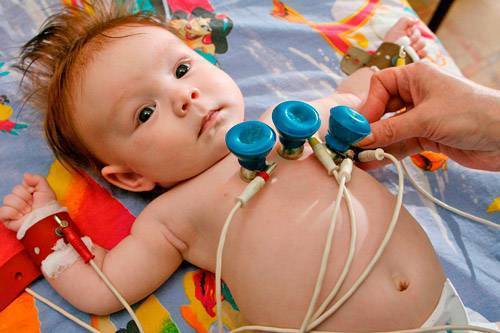

В ходе диагностики ребенок укладывается на кушетку, далее врач обрабатывает обезжиривающим этанолом электроды, которые присоединяются на кисти, лодыжки, груди и фиксируются при помощи присосок. К электрокардиографу от электродов тянутся провода, которые принимают сердечные импульсы, обрабатывают полученные сигналы. После того как присоски присоединятся, производится включение аппарата и начинается запись. В результате получается график.

Ребенку первого года жизни исследование проводится с применением особого вида электродов, хорошо прикрепляемых к кожному покрову. На ножках и запястье ребеночка фиксируется по 2 электрода, на груди их количество может варьироваться от 5 до 8. На грудничков одевается специальный пояс с фиксированными датчиками. Далее младенца нужно запеленать. Для того чтобы получить достоверную информацию необходима регистрация не менее 15 циклов сердца.

Процедура ЭКГ представляет собой диагностический метод, во время которого к телу пациента крепят специальные датчики. С их помощью регистрируются электрические потенциалы, возникающие во время работы сердца. Импульсы проходят от датчиков в электрокардиограф, который преобразовывает эти сигналы в графическую запись в виде колебаний на специальной бумаге. Полученный результат исследования – это кардиограмма.

Детское ЭКГ чаще используется с целью профилактики врожденных пороков еще в роддоме и в первый год жизни. В более старшем возрасте исследование назначается пациентам при обнаружении у них симптомов, указывающих на возможные проблемы с сердцем.

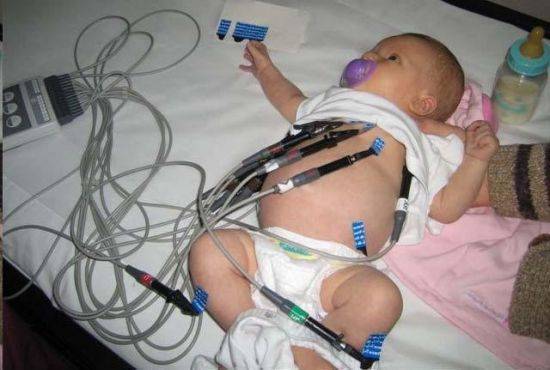

Во время процедуры малыша раздевают до нижнего белья, укладывают в горизонтальное положение. В этот период допускается нахождение матери с ребенком. Датчики крепят на запястья, ножки и от 5 до 8 отведений на грудной клетке. Вся процедура занимает от 5 до 15 минут.

Основные показатели ЭКГ

При расшифровке ЭКГ показатели нормы будут следующими:

  1. Расстояние между зубцами R и R должно быть ровным на всем протяжении кардиограммы;
  2. Интервалы между PQRST должны составлять от 120 до 200 м/с, графически это определяется 2-3 квадратиками. Это является показателем прохождения импульса по всем сердечным отделам от предсердий до желудочков;
  3. Интервал между Q и S свидетельствует о прохождении импульса по желудочкам (60-100 м/с);
  4. Длительность сократительной способности желудочков определяется с помощью Q и T, в норме 400-450 м/с;

Также следует отметить, что в некоторых случаях нормы ЭКГ расшифровки могут незначительно меняться вследствие наличия некоторых нарушений, считающихся нормой, так как их наличие не влияет на развитие сердечной недостаточности (например, дыхательная аритмия)

Важно отметить то, что для ЭКГ расшифровки у взрослых, норма может быть представлена в разных таблицах, описывающих скорость прохождения между элементами кардиограммы

К основным понятиям при ЭКГ относят:

  • синусовый ритм органа. Так называют ритмичность сокращения сердечной мышцы, осуществляющихся под воздействием синусового узла. Эти данные позволяют дать оценку слаженности сокращения желудочков и предсердий, последовательности этого процесса;
  • частоту сердечных сокращений (ЧСС);
  • источник возбуждения. У здорового человека нервные импульсы расходятся от синусового узла по всей нервной системе. При некоторых заболеваниях отмечается миграция водителя ритма на другие участки органа, например, на желудочковый, предсердный или атриовентрикулярный узел. Данные отклонения можно диагностировать, исследуя зубец Р;
  • сердечную проводимость. При состоянии нормы электрические импульсы распространяются от одного водителя ритма к следующему, не меняя порядок;
  • электрическую ось. Данные рассчитываются на основе анализа зубцов Q, R и S в первом, третьем отведениях. Информация позволяет дать оценку функционированию пучка Гиса.

Для оценки состояния различных отделов сердца используются специальные обозначения в виде латинских букв

Для постановки диагноза и выявления тех или иных отклонений в работе сердца используют зубцы. На схеме они отображаются большими латинскими буквами:

  • T – указывает на процесс расслабления желудочков сердца;
  • P – говорит о сокращении и расслаблении предсердий;
  • Q, S – свидетельствует о возбуждении перегородки между желудочками органа;
  • R – возбуждение самих желудочков.

https://youtube.com/watch?v=7A9dP9icrZM

Интервал PQ определяет время прохождения электрического импульса от предсердий к желудочкам.

Сегменты на кардиограмме следующие:

  • ТР – расслабление сердца в интервале между сокращениями;
  • ST – пик желудочкового возбуждения;
  • QRST – время желудочкового сокращения.

Выше указаны лишь основные показатели, используемые специалистом при постановке диагноза.

Как правильносделать электрокардиограмму срасшифровкой?

Сделать ЭКГмониторирование можно в любоймногопрофильной или кардиологическойклинике, поликлинике или в больнице,где есть специалист терапевт иликардиолог. После снятия электрокардиограммыленту изучает врач, проводя анализ ирасшифровку кардиограммы, записываяинформацию в итоговое заключение. В нембудет отражены функциональные отклоненияи видимые патологии от нормы. Скоростьзаписи ЭКГ зависит от современности имодификации прибора. Новые модели можноподсоединить к компьютеру, получаязаключение сразу по завершению процедуры.

Расшифровываяпоказатели на кардиограмме врач сможетоценить и выявить такие показатели,как:

  • Отсутствие или наличие аритмии.
  • Локализация патологических процессов в сердце, приводящих к нарушению его электрической активности.
  • Частота сердечных сокращений.
  • Участки нарушения кровоснабжения сердечной мышцы.
  • Отсутствие или наличие нарушений в обменных процессах сердечной мышцы, а также другие важные показатели работы сердца.

Эта информацияпозволит врачу не только получить выводыо работе сердечно-сосудистой системыво время записи электрокардиограммы,но и определить варианты развитиявыявленного заболевания, подобратьоптимальную тактику лечения и исключитьвероятность развития опасных осложнений.

Возможные причины нарушения ритма и других параметров

Электрокардиография у детей нередко выявляет нарушения сердечного ритма. Причины нарушений подразделяют на кардиальные и экстракардиальные. К первому виду провоцирующих аритмию факторов относят:

  • врожденные пороки;
  • аутоиммунные и другие патологии сердечного отдела;
  • опухоли и травмы сердца;
  • тяжелые инфекционные заболевания;
  • аномалия развития органа;
  • проведение зондирования и контрастного рентгенологического исследования кровеносных сосудов.

Экстракардиальные причины возникновения аритмии – это патологии нервной и эндокринной систем, болезни крови, рождение раньше срока. Интенсивные физические нагрузки также делают ритм сердца нерегулярным. Наряду с этим высокая температура воздуха, эмоциональное перенапряжение и одновременное течение сердечных болезней и сбоя нейрогуморальной регуляции сердца способны спровоцировать аритмию.

Электрокардиография нередко фиксирует и тахикардию (рекомендуем прочитать: как проявляется синусовая тахикардия у детей на ЭКГ?). Кардиальные причины возникновения заболевания схожи с факторами, провоцирующими развитие аритмии. К экстракардиальным источникам болезни относятся:

  • ацидоз;
  • пониженный уровень сахара в крови и нарушение ее электролитного состава (рекомендуем прочитать: какая норма сахара в крови у ребенка в 12 лет?);
  • заболевания эндокринной системы;
  • тонзиллиты и состояния, возникающие после перенесенной ангины;
  • нейротоксикоз;
  • интоксикационный синдром с повышенной температурой;
  • побочные действия ряда медикаментозных препаратов.

ЭКГ способно выявить брадикардию. Среди наиболее частых причин заболевания выделяют:

  • нарушения работы нервной и эндокринной систем;
  • высокое внутричерепное давление;
  • диагностирование гипоксии при рождении и тенденция к брадикардии во время беременности;
  • инфекционные болезни;
  • сильное переохлаждение;
  • большие дозировки сильнодействующих лекарственных препаратов либо их продолжительный прием;
  • быстрый рост внутренних органов;
  • нарушения кровообращения в мозге;
  • сбой в работе щитовидной железы.

Зачастую у ребенка частоты сердечных сокращений отклоняются от нормы после сильного испуга, долгой задержки дыхания и под влиянием пережитых за день ярких эмоций и событий. Эти явления носят временный характер и не свидетельствуют о патологии.

В чем отличия между ЭхоКГ и ЭКГ, и что лучше

ЭКГ у детей — электрокардиография, ее делают уже с первого года жизни младенца. Метод полностью безопасен для детского организма и помогает выявить особенности работы сердца.

Процедура фиксирует колебания ритма сердцебиения. С помощью электродов эти данные отражаются на кардиограмме. Особой подготовки такое обследование не требует.

Плохое ЭКГ может говорить о следующих отклонениях:

  • Увеличении сердечных импульсов — мерцательной аритмии.
  • Частом сердцебиении – тахикардии.
  • Появлении дополнительных ударов – экстрасистолии.
  • Аритмии.

Очень часто, чтобы удостовериться в показаниях ЭКГ, рекомендуют проводить УЗИ, оно поможет поставить окончательную точку в диагнозе.

К отличиям между этими двумя способами можно отнести:

  • Есть определенные нарушения, выявляемые только тот или иной способ.
  • Разная эффективность слежения за кровообращением.
  • У каждого метода свои особенности обследования.

Кардиограмма основывается на записи электростатической деятельности в виде графика. Он показывает:

  • Ритм пульса.
  • Сколько ударов.
  • Есть ли аритмия.

ЭхоКГ производится с помощью ультразвукового датчика и показывает на экране аппарата внешние отклонения органа. На вопрос, какой метод лучше, точного ответа нет, но чаще всего один дополняет другой.

Показатели ЭКГ у здорового ребенка

Если рассматривать нормы электрокардиограммы, которые допустимы у детей, то они весьма неоднозначны. К примеру, модуль максимального отклонения Р остается неизменным, но во втором отведении может прослеживаться повышение значения на >0,025 милливольт и такая ситуация считается отклонением от нормы.

Если говорить о кардиограмме новорожденного, то в этой ситуации может прослеживаться удвоение амплитуды Q. До трех лет этот показатель будет постоянно увеличиваться пока не достигнет своего максимума. Только после трех лет он начнет уменьшаться и приобретать нормальные показатели. Учитывая все вышеперечисленное, можно сделать вывод, что до 3 лет нормальным для детей показателем Q считается значение 0,6-0,8 милливольт.

В первый месяц жизни у детей может присаживаться увеличение правого желудочка, но этот показатель стабилизируется в течение нескольких месяцев. Что касается оси QRS у грудничков, то она может иметь показатель 60-160 градусов, но она постепенно меняется и может достигать отметки 65-70 градусов. Помимо всего вышеперечисленного, расшифровка ЭКГ у детей должна иметь следующие показатели:

  • колебание рубца R в левом отведении должно увеличиваться, а в правом уменьшаться;
  • в отведении V1 показатель соотношения S/R должен превышать единицу;
  • ось зубца Т в отведении V1 в первые дни жизни может быть положительной, после чего постепенно меняется;
  • в отведениях V2 и V3 зубец Т может оставаться положительным до пяти лет;
  • наличие зубчика Т в отведениях V5 и V6 считается нормальным в любом возрасте.

Принцип метода

Сократительная активность и функционирование сердца возможно благодаря тому, что в нем регулярно возникают спонтанные электрические импульсы (разряды). В норме их источник расположен в самом верхнем участке органа (в синусовом узле, расположенном возле правого предсердия). Предназначение каждого импульса – пройти по проводящим нервным путям через все отделы миокарда, побудив их сокращение. Когда импульс возникает и проходит через миокард предсердий, а затем желудочков, возникает их поочередное сокращение – систола. В период, когда импульсов нет, сердце расслабляется – диастола.

ЭКГ-диагностика (электрокардиография) основана на регистрации электрических импульсов, возникающих в сердце. Для этого используется специальный аппарат – электрокардиограф. Принцип его работы заключается в улавливании на поверхности тела разницы биоэлектрических потенциалов (разрядов), которые возникают в разных отделах сердца в момент сокращения (в систолу) и расслабления (в диастолу). Все эти процессы записываются на специальную термочувствительную бумагу в виде графика, состоящего из остроконечных или полусферических зубцов и горизонтальных линий в виде промежутков между ними.

Что еще важно знать об электрокардиографии

Электрические разряды сердца проходят не только через этот орган. Поскольку тело обладает хорошей электропроводимостью, силы возбуждающих сердечных импульсов достаточно, чтобы пройти через все ткани организма. Лучше всего они распространяются на грудную клетку в области расположения сердца, а также на верхние и нижние конечности. Эта особенность лежит в основе ЭКГ и объясняет, что это такое.

Для того чтобы зарегистрировать электрическую активность сердца, необходимо зафиксировать по одному электроду электрокардиографа на руках и ногах, а также по переднебоковой поверхности левой половины грудной клетки. Это позволяет уловить все направления распространения электрических импульсов по телу. Пути следования разрядов между участками сокращения и расслабления миокарда называют сердечными отведениями и на кардиограмме обозначают так:

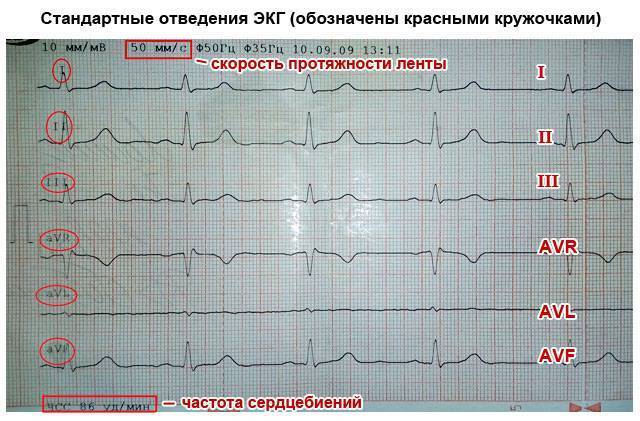

  1. Стандартные отведения:
  • I – первое;
  • II – второе;
  • Ш – третье;
  • AVL (аналог первого);
  • AVF (аналог третьего);
  • AVR (зеркальное отображение всех отведений).

Грудные отведения (разные точки на левой половине грудной клетки, расположенные в области сердца):

  • V1;
  • V2;
  • V3;
  • V4;
  • V5;
  • V6.

Значение отведений в том, что каждое из них регистрирует прохождение электрического импульса через определенный участок сердца. Благодаря этому можно получить информацию о том:

  • Как сердце расположено в грудной клетке (электрическая ось сердца, которая совпадает с анатомической осью).
  • Какая структура, толщина и характер кровообращения миокарда предсердий и желудочков.
  • Насколько регулярно в синусовом узле возникают импульсы и нет ли перебоев.
  • Все ли импульсы проводятся по путям проводящей системы, и нет ли препятствий на их пути.

Показания

Врачи советуют провести исследование, если у малыша замечены такие симптомы:

  1. слышны посторонние шумы в сердце;
  2. часто возникают головокружения;
  3. были случаи обмороков;
  4. отмечена нехарактерная для возраста утомляемость;
  5. боли в грудном отделе;
  6. частые ОРВИ, бронхиты, пневмонии;
  7. отеки конечностей.

Описанные признаки часто сигнализируют о сбоях работы сердца или о патологии других внутренних органов. Чтобы исключить осложнения заболеваний требуется своевременно проводить диагностику, в данном случае ЭКГ, хотя врач может назначить и другие методы исследований.

Какие-то специальные методы подготовки для проведения детской ЭКГ не требуются. За 2-3 дня до проведения процедуры стоит проследить, чтобы малыш был в стабильном психологическом состоянии. Для этого потребуется исключить стрессовые ситуации, разнообразные переживания. Родителям потребуется объяснить ребенку суть процедуры и цель ее проведения.

Чтобы малыш не боялся врача, еще дома рекомендуется смоделировать ситуацию, иными словами, сыграть с ребенком в доктора и больного. За счет этого получится визуализировать процедуру и метод ее проведения. Кроме того, допускается показать видео проведения исследования. Детям до 1 года допускается проводить ЭКГ во сне, но зачастую сделать это получается редко.

Как снимается кардиограмма сердца?

Алгоритм снятия ЭКГ выглядит следующим образом:

  1. Для получения данных пациент раздевается до пояса, освобождая грудь от одежды. Оголить кожу необходимо также на запястьях и в области щиколоток.
  2. Пациент ложится или садится на кушетку.
  3. Медсестра размещает «присоски». Наложение электродов при ЭКГ происходит только после обработки поверхности кожи проводящим раствором или водой для улучшения качества получаемых сигналов.
  4. Включается прибор, и специалист снимает кардиограмму. Сколько длится манипуляция? В среднем порядка 5 минут.

Важно, чтобы в кабинете функциональной диагностики было тепло, поскольку физиологическая дрожь может исказить результаты обследования

Разберем различные виды аритмий

Синусовые аритмии, возникают из-за нарушений в синоатриальном узле, расположенном в правом предсердии. В этом случае все зубцы сохраняют размер, форму и последовательность.

 Виды синусовых аритмий:

  • Синусовая тахикардия, при которой сердце бьется чаще 90 уд/мин, но ритм кардиограммы сохраняется. Такое состояние не всегда говорит о болезни, поскольку может наблюдаться у здоровых людей при эмоциональном возбуждении и физических нагрузках.
  • Синусовая брадикардия – аритмия, при которой сердце бьётся реже, чем нужно. При таком нарушении проверить щитовидную железу, поскольку брадикардия часто возникает при недостатке щитовидных гормонов.
  • Дыхательная синусовая аритмия, при которой сердце во время вдоха и выдоха бьётся с разной частотой. Такая особенность считается вариантом нормы.
  • Экстрасистолия – аритмия, при которой на фоне нормальной кардиограммы появляются «внеплановые» сокращения.

Дыхательная синусовая аритмия
Недыхательная синусовая аритмия

Иногда экстрасистолы чередуются с нормальными сердечными сокращениями. В этом случае возникают:

  • Бигеминия – состояние, при котором из каждых двух сердечных сокращений одно является экстрасистолическим.
  • Тригеминия — при этом нарушении за двумя нормальными сокращениями следует одно патологическое.
  • Квадригеминия — в этом случае из четырех сокращений три нормальные, а одно- экстрасистолическое.
  • Предсердная экстрасистолия развивается из-за возникновения внеочередного очага возбуждения в тканях предсердия. В этом случае нервный импульс идёт не от синусового узла, а от тканей миокарда. При подозрении на такое состояние нужно оценить на кардиограмме внешний вид зубца Р на «внеплановом» сокращении. Он, как правило, сглаженный, малозаметный или даже отрицательный.
  • Узловая экстрасистолия возникает из-за импульса, появившегося в атрио-вентрикулярном узле. При какой патологии на внеочередном сокращении видны изменённый зубец P и уменьшенный интервал PQ. В некоторых случаях зубец P может даже появиться после сокращения сердца. Поскольку без дополнительных видов диагностики выяснить в таких случаях, какая именно тахикардия возникла у больного очень сложно. В ЭКГ ставится заключение о наджелудочковой (суправентрикулярной) тахикардии.
  • Желудочковая экстрасистолия – тяжелая аритмия, при которой неправильно работают желудочки, выталкивающие кровь в предсердия. Наиболее безопасны в этом в этом плане одиночные желудочковые экстрасистолы, представляющие собой единичные сокращения, отличающиеся от нормальной ЭКГ. Встречаются парные желудочковые экстрасистолы, при которых такие сокращения возникают парами. Иногда встречаются желудочные экстрасистолы, появляющиеся из разных очагов миокарда. В этом случае на кардиограмме видны разнообразные неправильные зубцы, имеющие разную длину, ширину, и другие размеры.
  • Пароксизмальная тахикардия — нарушение ритма, при котором на ЭКГ видны сердечные сокращения, следующие безостановочно друг за другом. Больные при этом ощущают толчки в груди, сменяющиеся приступами сердцебиения, сопровождающимися неприятными ощущениями в груди.

После такого приступа (пароксизма) возникает длительная пауза. Возникают жалобы на головокружение, тошноту, может нарушаться речь. Такое состояние чаще всего связано с поражением миокарда в области проводящих волокон, оставшемся после инфаркта или с воспалительными процессами. Иногда это нарушение может возникать из-за проблем с нервной системой и сопровождать тяжёлые неврозы.

Как выглядит заключение электрокардиографии

Параметры ЭКГНормаОтклонениеВероятная причина отклонения
Расстояние R-R-RРавномерные промежутки между зубцамиНеравномерное расстояние
  • мерцательная аритмия;
  • сердечная блокада;
  • экстрасистолия;
  • слабость синусового узла.
Частота сердечных сокращений60-90 уд/мин в спокойном состоянииНиже 60 или выше 90 уд/мин в покое
Сокращение предсердий — зубец RНаправлен вверх, внешне напоминает дугу. Высота составляет около 2 мм. Может не присутствовать в ΙΙΙ, AVL, V1.
  • высота превышает 3 мм;
  • ширина более 5 мм;
  • двугорбый вид;
  • зубец отсутствует в отведениях Ι-ΙΙ, AVF, V2-V6;
  • мелкие зубцы (напоминает внешне пилу).
  • утолщение миокарда предсердий;
  • сердечный ритм возникает не в синусовом узле;
  • мерцание предсердий.
Интервал P-QПрямая линия между зубцами P-Q c интервалом 0,1-0,2 секунды.
  • длина более 1 см с интервалом 50 мм в секунду;
  • меньше 3 мм.
  • атриовентрикулярная блокада сердца;
  • синдром WPW.
QRS-комплексДлина 0,1 секунда — 5 мм, затем зубец Т и прямая линия.
  • расширение QRS-комплекс;
  • отсутствует горизонтальная линия;
  • вид флага.
  • гипертрофия миокарда желудочков;
  • блокада ножек пучка Гиса;
  • пароксизмальная тахикардия;
  • фибрилляция желудочков;
  • инфаркт миокарда.
Зубец QОтсутствует или направлен вниз с глубиной равной 1/4 зубца RГлубина и/или ширина, превышающие норму
Зубец RВысота 10-15 мм, направлен острым концом вверх. Присутствует во всех отведениях.
  • высота более 15 мм в отведениях Ι, AVL, V5, V6;
  • буква М на острие R.
  • гипертрофия левого желудочка;
  • блокада ножек пучка Гиса.
Зубец SГлубина 2-5 мм, острый конец направлен вниз.
  • глубина более 20 мм;
  • одинаковая глубина с зубцом R в отведениях V2-V4;
  • неровный с глубиной более 20 мм в отведениях ΙΙΙ, AVF, V1-V2.
Гипертрофия левого желудочка.
Сегмент S-TСовпадает с расстоянием между зубцами S-T.Любое отклонение горизонтальной линии больше чем на 2 мм.
  • стенокардия;
  • инфаркт миокарда;
  • ишемическая болезнь.
Зубец TВысота дуги до 1/2 зубца R или совпадает (в сегменте V1). Направление — вверх.
  • высота более 1/2 зубца R;
  • острый конец;
  • 2 горба;
  • слияние с S-T и R в виде флажка.
  • перегрузка сердца;
  • ишемическая болезнь;
  • острый период инфаркта миокарда.
ЗубецОтведениеОписание
РПоложительный.
РAVRОтрицательный.
ТAVRОтрицательный.
RV1-V4Увеличение амплитуды.
RV5-V6Уменьшение размаха колебаний.
SV1-V6Уменьшение до полного исчезновения.
Сегмент RSТНа изолинии.Погрешность не более 0,5 мм

В видео представлено сравнение кардиограммы здорового и больного человека и дана правильная интерпретация получаемых данных. Взято с канала «Жизнь гипертоника».

Показатели ЭКГНорма
QRS0,06-0,1 сек
P0,07-0,11 сек
Q0,03 сек
T0,12-0,28 сек
PQ0,12-0,20 сек
ЧСС60-80 уд/мин

Показатели у детей

Показатели ЭКГНорма
QRS0,06-0,1 сек
PНе больше 0,1 сек
Q0,2 сек
QTНе больше 0,4 сек
ЧСС
  • 0 мес — 3 года — 100-110 уд/мин;
  • 3-5 лет — до 100 уд/мин;
  • 6-8 лет — 90-100 уд/мин;
  • 9-12 лет — 70-85 уд/мин

Существует общепринятая норма формулировки заключений ЭКГ, которой придерживаются все врачи. В начале описания пишут полную характеристику зубцов, сегментов и интервалов, указывая их размер, амплитуду и продолжительность. Затем отмечают тип ритма (вариант нормы − синусовый) и направление оси сердца.

Если зафиксированы отклонения от нормы, врач вносит их в заключение: какой зубец или сегмент изменен и о какой проблеме говорит. Высокий и заостренный зубец Р − признак увеличения правого предсердия (легочного сердца), а раздвоенный двугорбый Р интерпретирует увеличение левого предсердия.

Если интервал РQ (норма 0,12-0,2 сек.) увеличен, то включают в описание ЭКГ характеристики атриовентрикулярной блокады и ее степень:

  • І − только удлинение интервала без других изменений;
  • ІІ – удлинение Р-Q;
  • ІІІ – нет связи между QRS и зубцом Р.

Изменения зубца Т отображают патологические процессы при восстановлении сердца после сокращения. Двухфазный Т появляется при гиперкальциемии, интоксикации сердечными гликозидами; сниженный зубец Т говорит, что страдает эндокринная система (гипотиреоз, дисгормональная кардиомиопатия).

При патологическом ритме указывают, какой сегмент проводящей системы его сгенерировал. Выделяют:

  • предсердный ритм с ЧСС 45-60 уд./мин. (Р-негативный в ІІ и ІІІ отведениях перед желудочковым комплексом);
  • атриовентрикулярный − зубец Р появляется после QRS;
  • желудочковый – QRS широкий, нет связи с зубцом Р, ЧСС меньше 40 уд./мин.

Для наглядности наведем пример расшифровки нормальной электрокардиограммы: «PQ – 0,11 с. 2. QRS – 0,05 с. 3. QT – 0,3 с. 4. RR – 0,61 – 0,65 – 0,6. Ритм синусовый, регулярный. ЧСС 74 удара в минуту. Нормальное положение ЭОС».

Пример нормальной кардиограммы

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
